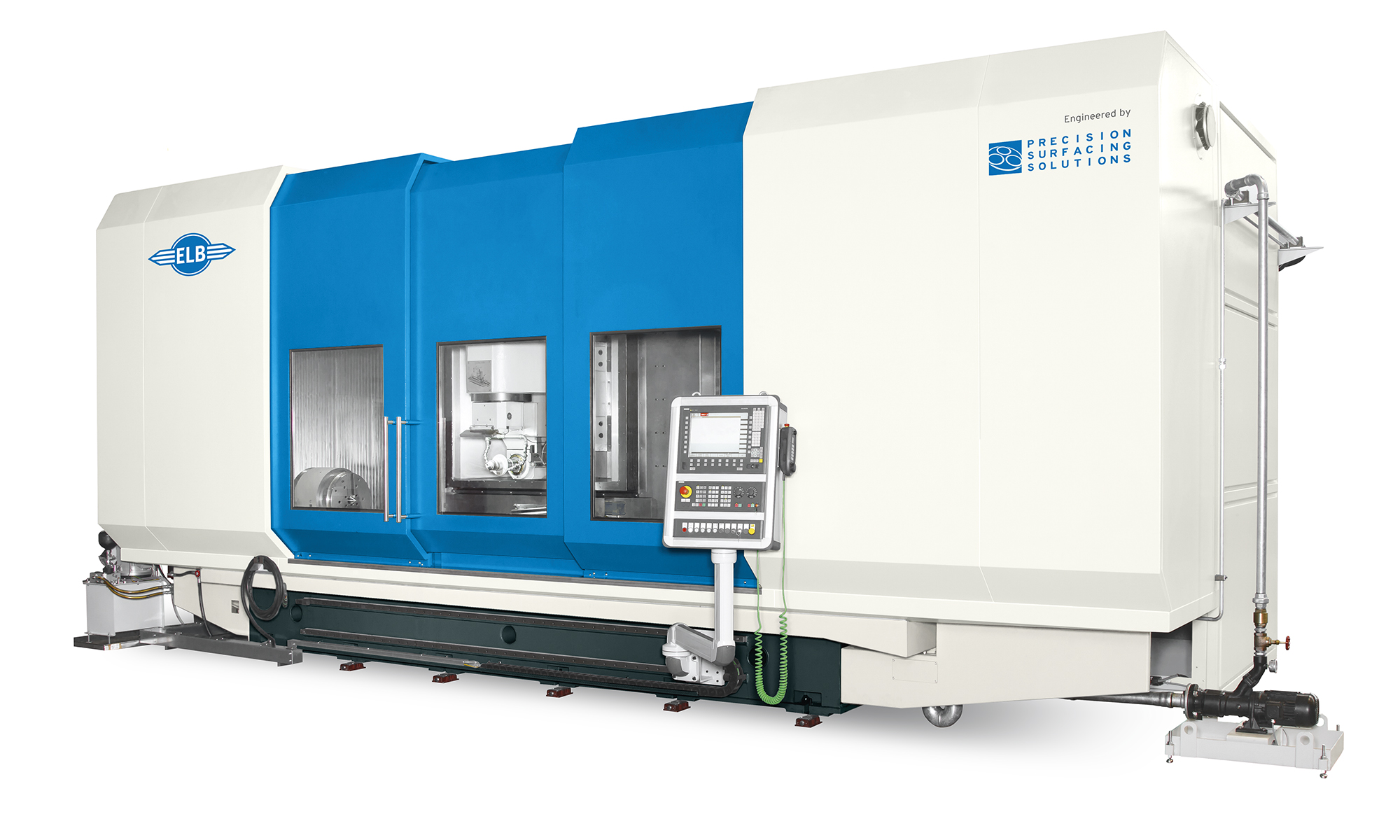

Schleifen von Räumwerkzeugen

Das Produktprogramm der BG-Baureihe umfasst Maschinen zum Profilschleifen von runden und flachen Räumwerkzeugen. Die Hauptmärkte sind die Automobilindustrie und Luftfahrt. Darüber hinaus eignet sich die Profilschleifmaschine der BG-Baureihe für eine Vielzahl weiterer Schleifanwendungen rotationssymmetrischer Werkstücke.

Langjährige Erfahrung in Fertigung und Konstruktion in der Werkzeugtechnik bilden die Basis für die Konstruktion und Programmierung der Maschine. Die BG-Baureihe beinhaltet nicht nur ein Maschinenkonzept, sondern ein Technologiepaket bestehend aus Maschine und Fachkompetenz in der Werkzeugfertigung.

Die Profilschleifmaschinen bis zu einer Spitzenweite von 2000 mm und einem Werkstückdurchmesser von 200 mm sind in kompakter Fahrtischbauweise ausgeführt. Für große und schwere Werkstücke bis 3000 mm Spitzenweite und einem Durchmesser bis 600 mm wird das Prinzip der Fahrständermaschine mit Linearmotor eingesetzt um hohen Dynamiken und geringe Nebenzeiten zu erzielen.

Die stabile Bauweise der Maschinen und die Positionierung des Abrichters auf dem Maschinentisch ermöglichen eine hohe Mittenkonstanz und Profilgenauigkeit. Die Maschine kann für geradverzahnte Werkstücke oder als flexible Maschine für gerade und schrägverzahnte Werkstücke angeboten werden. Für das Schleifen von schrägverzahnten Werkstücken wird die Schleifspindel in den Schrägungswinkel geschwenkt.

Mittels optionalem Messtaster können die Zahndicke und Teilung beim Profilschleifen und die Zahnteilung beim Hinterschliff gemessen werden.

Vorteile auf einen Blick

  • Hochgenaue Profilschleifmaschine für den Werkzeugbau
  • Schnelles Umrüsten von Rund- auf Flachwerkzeuge
  • Vielzahl von Schleifanwendungen für rotationssymmetrische Werkstücke
  • Einfache Programmierung über Parametereingabe

Konstruktive Merkmale

  • Verschleißfreier Linearmotor (Fahrständer)
  • Kugelgewindeantrieb mit Glasmaßstab (Fahrtisch)
  • Direktantrieb in der Werkstückachse
  • Direktantrieb in der Werkzeugschwenkachse
  • Abrichtspindel auf dem Arbeitstisch

Maschinenkonzept

  • Fahrtischmaschine für Werkstücke bis 200 mm Durchmesser
  • Fahrständermaschine speziell für Werkstücke bis 600 mm Durchmesser
  • Optional mit Schwenkkopf für schrägverzahnte Werkstücke

Steuerung

  • Siemens 840D Solution Line
  • Umfangreiches Softwarepaket zum Schleifen von Räumwerkzeugen
  • Einfache Programmierung über Parametereingabe
  • Optionales Softwarepaket zum Schleifen von Keilwellen, Evolventenverzahnungen und Hirthverzahnungen

broachLine BG (Gerade)

1000S-T

2000S-T

2500S-C

3000S-C

Spitzenweite (mm)

1000

2000

2500

3000

Spitzenhöhe (mm)

280

400

Werkstückdurchmesser (mm)

10 - 200

20 - 600

Spindelantrieb (kW)

30

Schleifscheibe (mm)

40 - 300 (400) x 50

broachLine BG (Schräg)

1000H-T

2000H-T

2500H-T

3000H-C

Schwenkwinkel (°)

 +/-120

Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
