Geschwindigkeitsschleifen mit Linearmotortechnik

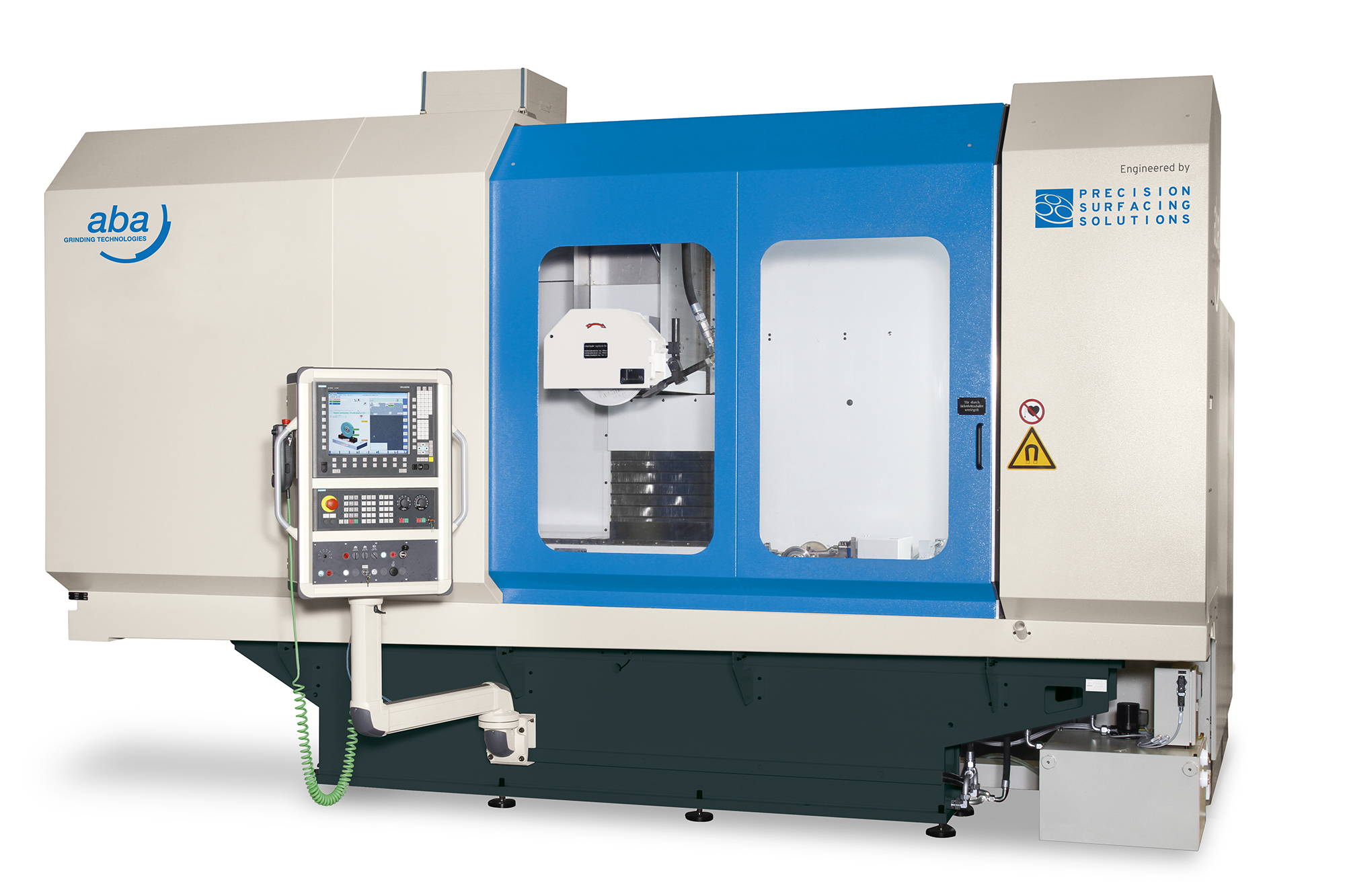

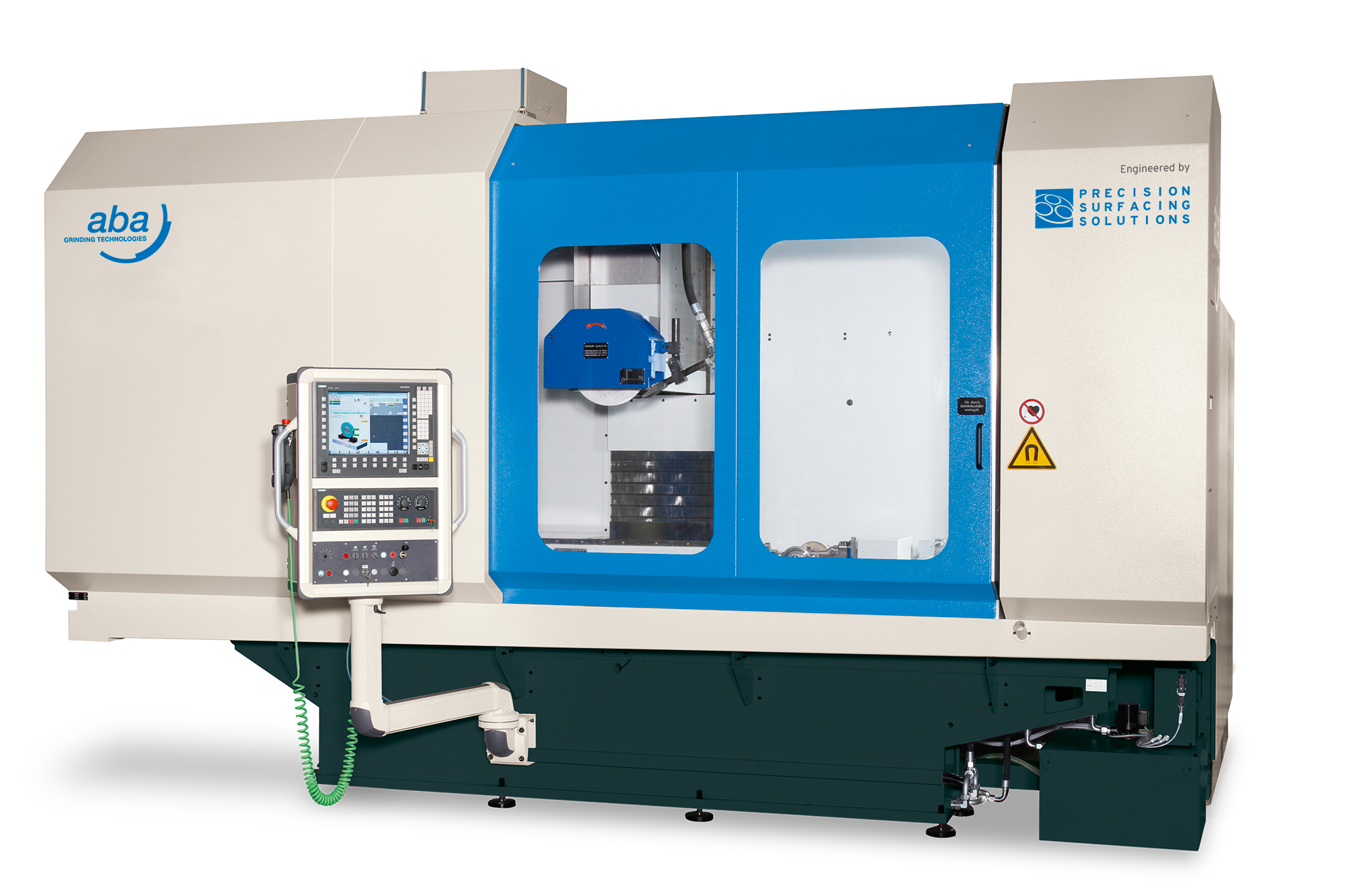

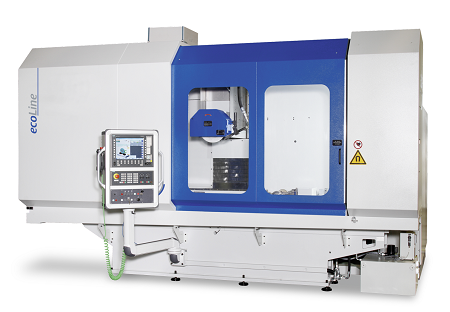

Die Flach- und Profilschleifmaschinen der ecoLine Linearmotor Baureihe werden nach dem Einständerprinzip hergestellt und haben als besonderes Merkmal einen Linearmotorantrieb in der langen Tischachse. Als Fahrtischmaschine zum Pendel- und Flachschleifen sind hunderte Maschinen im Markt etabliert. Die ecoLine Linearmotor Baureihe wird in kompakter Stahlkonstruktionsbauweise und mit Linearführungen in allen drei Raumachsen hergestellt.
In den Zustellachsen Y und Z kommen Achsantriebe über Servomotor und Kugelgewindetrieb zum Einsatz, während der Tischantrieb ausschließlich mittels Linear-Direktantrieb erfolgt. Der Schleifspindelantrieb hat im Standard eine Leistung von 11 kW und kann auf bis zu 26 kW erhöht werden. Gutes Monitoring des Schleifprozesses ermöglicht die standardmäßige Teileinhausung. Über eine große Optionspalette konfigurieren Sie nach Ihren Wünschen und Ihrem Bedarf. Unsere Abrichtgerätschaften zum Schärfen, Hinterziehen und Profilieren der Schleifscheibe runden unser stimmiges Maschinenkonzept ab.
Vorteile auf einen Blick
- Verschleißfreier, geräuscharmer Linearantrieb
- Tischgeschwindigkeiten bis 60 m/min
- Hohe Beschleunigung und Verzögerung der Hauptachse
- Große Schleifbreite
- Ausstattung über breite Optionspalette möglich
Konstruktive Merkmale
- Spannungsarm geglühte Schweißkonstruktion
- Linearführung in allen Achsen
- Teileinhausung
Maschinenkonzept
- Z-Achsenverfahrprinzip über Spindelkasten
- Linearmotor in X-Achse
- Steuerung: Siemens SINUMERIK MC oder Siemens SINUMERIK ONE
|
ecoLine |
10 |
15 |
20 |
|
Antriebsart |
LIM |
LIM |
LIM |
|
Schleifbreite (mm) |
700 |
700 |
700 |
|
Schleiflänge (mm) |
1000 |
1500 |
2000 |
|
Abstand Spindelmitte/Tisch (mm) |
700 |
700 |
700 |
|
Spindelantrieb (kW) |
22 |
22 |
22 |
|
Schleifscheibe (mm) |
400 x 60 x 127 |
400 x 60 x 127 |
400 x 60 x 127 |
Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
