Precision Surfacing Solutions

Die neue Dimension beim Präzisionschleifen

Die smartLine bildet den kompletten Bereich der Tischverfahrmaschinen ab. Vom einfachen Flachschleifen im Pendelverfahren über das Schnellhubschleifen, Nut- und Profilschleifen bis zum Tiefschleifen löst das Konzept jede Schleifaufgabe. Ihr flexibles Baukastensystem erlaubt ein beliebiges Kombinieren der verschiedenen Komponenten.

In der Kombi-Ausführung kann die Maschine individuell konfiguriert werden bis zur Ausführung als komplexe Tiefschleifmaschine mit freier Kombination in Schleifbreite, Schleifhöhe, Antriebsart und Antriebsleitung sowie allen Abrichtmöglichkeiten, vom einfachen Tischabrichter bis zum CD-Schleifen mit Überkopf-Einrollgerät sowie ein automatischer Werkzeugwechsler für Schleifscheiben und Abrichtwerkzeuge. Es ist möglich, eine Schleifbreite der N-Baureihe mit einer verstärkten Säule der BD-Baureihe und den dazugehörigen Applikationen zu kombinieren.

Automatische Werkzeug- und Diamantrollenwechselsysteme erlauben die Bearbeitung mittels

  • Schleifen, Korund-, CBN- und Diamantschleifscheiben ­
  • Bohren ­
  • Fräsen ­
  • Laserauftragsschweißen ­
  • Vermessen des Ausgangswerkstücks ­
  • Vermessen des Endproduktes einschließlich Möglichkeit der automatischen Nacharbeit

in einer Aufspannung. Hierdurch wird garantiert, dass alle bearbeiteten Flächen zueinander laufen und Fehler durch mehrmaliges Umspannen vermieden werden.

Vorteile auf einen Blick

  • Hohe Spindelleistung und Steifigkeit
  • Hauptzeitparalleles Abrichten (CD) möglich
  • Zahlreiche Softwaremodule
  • Mehrachsbearbeitung (bis 6 Achsen)
  • Kundenspezifische Anpassung möglich



Konstruktive Merkmale

Maschinenbett aus Microgranit

  • Deutlich erhöhte Steifigkeit
  • Optimale Dämpfungseigenschaften
  • Hohe Thermostabilität des Bettes
  • Umweltfreundlich, da kaltes Gießverfahren

Mehrachsbearbeitung

  • Die Maschine kann mit bis zu 10 CNC-Achsen ausgerüstet werden

Maschinenkonzept

Zwei wählbare Tischantriebssysteme

  • Zahnriemenantrieb
  • Kugelgewindetrieb

Kombinierbar mit

  • Linearführungen

Drei Steuerungen

  • xpressCube (SPS-Steuerung für das Flachschleifen)
  • xpressCube Pro (einfacher Einstieg in das Profilschleifen)
  • Sinumerik 840D

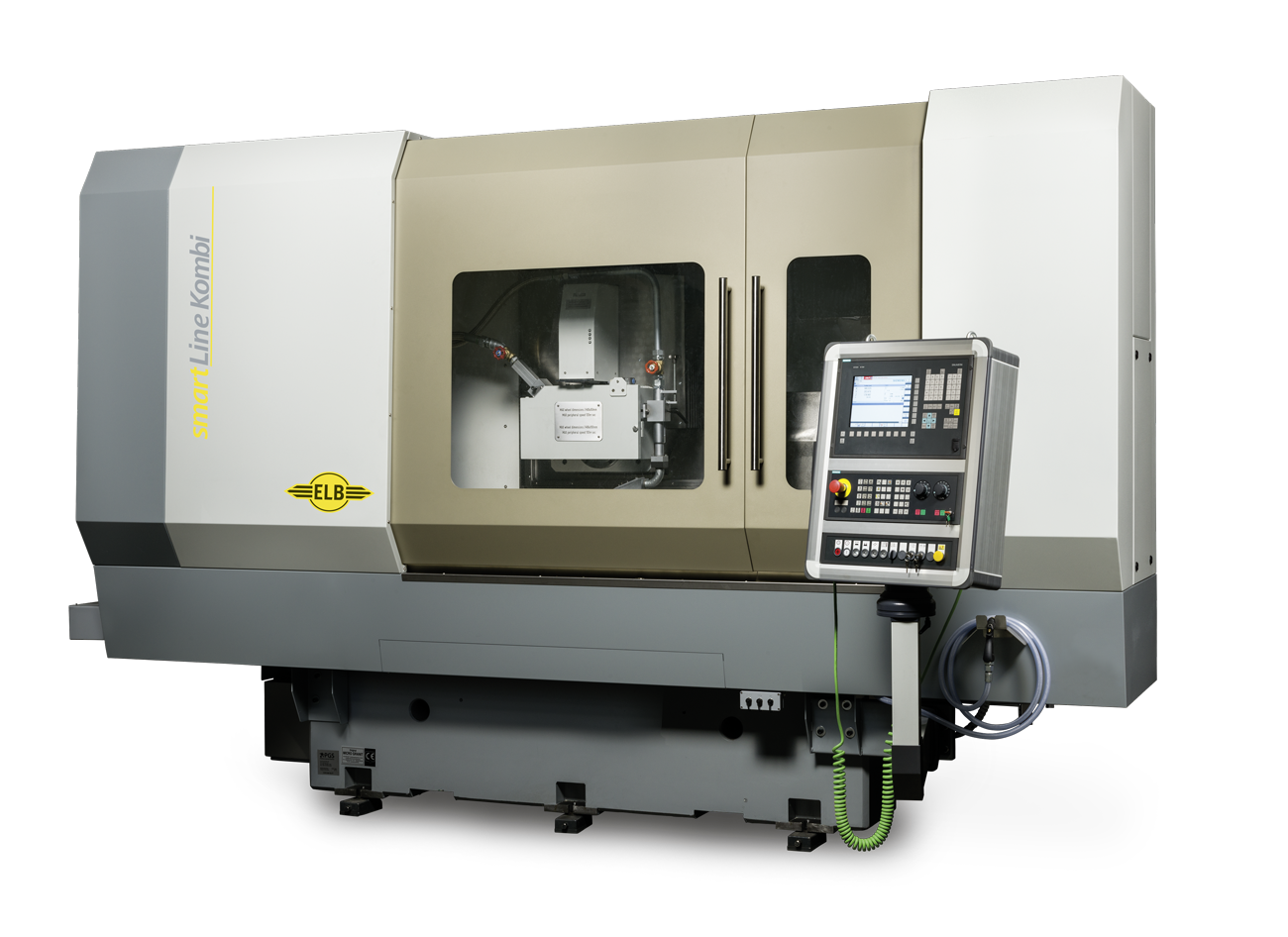

smartLine Kombi

N

BD

BL

Schleifbreite (mm)

400

600

750

Schleiflänge (mm)

600 / 1000 / 1500

600 / 1000 / 1500 / 2000

1000 / 1500 / 2000

Abstand Spindelmitte / Tisch (mm)

700 / 900 / 1150

700 / 900 / 1150 

700 / 900 / 1150

Spindelantrieb (kW)

10 / 22 / 37 / 52

Spindelkonus (mm)

60 / 75 / 90

Schleifscheibe (mm)

400 x 100  /  500 x 100

Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
