Große Werkstücke flexibel und präzise bearbeiten

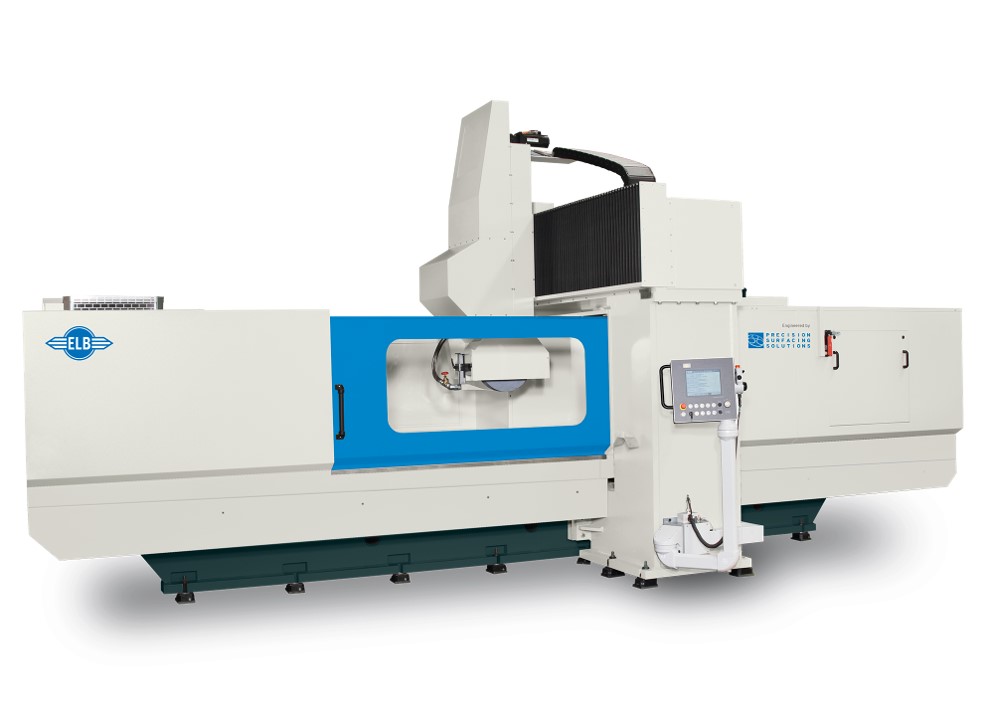

Auf unserer gantryLine Baureihe können große, breite und schwere Werkstücke bis zu einer Länge von 5000 mm und einer Breite von 2000 mm hochpräzise bearbeitet werden. Als Sonderlösungen sind selbstverständlich auch größere Schleiflängen und Schleifbreiten sowie Varianten lieferbar. Die Maschinenanlage kann, ausgehend von einer einfachen Flachschleifmaschine, bis zur komplexen CNC-Fertigungszelle aufgerüstet werden.

Die stabile Maschinenkonstruktion in Portalbauweise, der moderne laufruhige mechanische Tischantrieb, Linearführungen in allen Achsen, ein ausreichend dimensionierter Schleifspindelantrieb sowie Kugelrollspindeln und Linearmaßstäbe in der Senkrecht- und Querachse sind Garant für die Erfüllung heutiger Ansprüche in der Präzisionszerspanung großer Flächen.
Dies gilt sowohl in der Schruppzerspanung als auch für die anspruchsvolle Hochpräzisionsbearbeitung. Das Erreichen bester Werkstückgenauigkeiten und Oberflächengüten wird gewährleistet.

Vorteile auf einen Blick

  • Höchste Präzision durch Portalbauweise
  • Hohe thermische Stabilität
  • Modulare Bauweise
  • Modernster Tischantrieb
  • Mehrachsbearbeitung

Konstruktive Merkmale

Stabile Portalbauweise

  • Höchste Präzision durch mehrfach geglühte Schweißkonstruktion

Ausstattung

  • Die Maschinenanlage kann, je nach Schleifaufgabe und Kundenwunsch, mit unterschiedlichem Zubehör ausgerüstet werden.
  • Tisch- oder spindelkopfmontierte Abrichtgeräte
  • Unterschiedliche Schleifspindelantriebe
  • Elektro-Permanent-Magnetspannplatten
  • Kühlmittelreinigungsanlagen
  • Zweite Schiebetür (mit zweitem Handbediengerät) an der hinteren Seite der Maschine

Maschinenkonzept

Drei Steuerungen

  • xpressCube (Flachschleifen)
  • xpressCube Pro (einfaches Profilschleifen)
  • Sinumerik 840D (CNC-Steuerung)

Modulare Bauweise

Unsere gantryLine kann modular mit einem zweiten Universalsupport (schwenkbarer Schleifspindel) ausgestattet werden. Durch unabhängige Ansteuerung und automatische Schwenkung (Positionierung) ist ein programmierter Einsatz beider Schleifköpfe zum Komplettschleifen von Werkstücken in einer Aufspannung gewährleistet. Als Sonderlösung können bis zu 4 Bearbeitungssupporte eingesetzt werden. Weiterhin ist der Einsatz zusätzlicher Bearbeitungsverfahren, z.B. Bohren, Fräsen, Drehen möglich. Das Handling der Bearbeitungswerkzeugeist auch in Verbindung mit einem Werkzeugwechsler realisierbar. Zubehörvarianten wie CNC-Teilapparate, CNC-Schwenktische oder Messsysteme können integriert werden.

gantryLine

20

22

30

40

50

Schleifbreite (mm)

1000

1250

1500

2000

2000

Schleiflänge (mm)

2000

2250

3000

4000

5000

Abstand Spindelmitte/Tisch (mm)

1050

1050

1300

1300

1300

Spindelantrieb (kW)

22

22

52/70/90

52/70/90

52/70/90

Spindelkonus (mm)

75

75

90

90

90

Schleifscheibe (mm)

500 x 100 x 203,2

600 x 150 x 203,2

Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
