Die neue Dimension beim Präzisionsschleifen

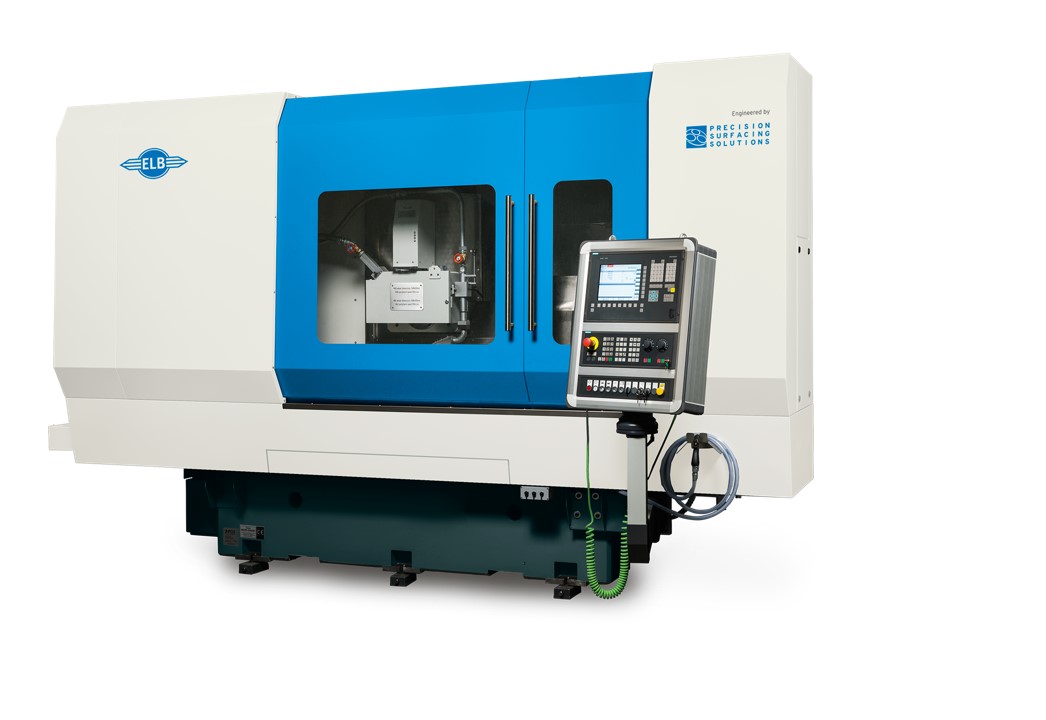

Die smartLine Basic bildet den kompletten Bereich der Tischverfahrmaschinen ab. Vom einfachen Flachschleifen im Pendelschleifverfahren über das Schnellhubschleifen, Nut- und Profilschleifen bis zum Tiefschleifen löst das Konzept jede Schleifaufgabe. Das flexible Baukastensystem erlaubt ein beliebiges Kombinieren der verschiedenen Komponenten für Ihre individuelle Schleifaufgabe.

Vorteile auf einen Blick

  • Gutes Preis-Leistungs-Verhältnis
  • Einrollgeräte am Spindelkasten
  • Flexibel in der Prozessführung
  • Mehrachsbearbeitung

Konstruktive Merkmale

Separates Vorder- und Hinterbett mit vergossener Fügestelle

  • Hochpräzise Bearbeitung der Komponenten
  • Höchste Genauigkeit in der Maschine durch Ausrichten der Achsen vor dem Vergießen

Maschinenbett und Säule aus Microgranit

  • Deutlich erhöhte Steifigkeit
  • Optimale Dämpfungseigenschaften
  • Hohe Thermostabilität des Bettes und der Säule
  • Umweltfreundlich, da kaltes Gießverfahren

Mehrachsbearbeitung

  • Die Maschine kann mit bis zu 10 CNC-Achsen ausgerüstet werden

 Sicherheit

  • Durch die komplette Kapselung der Maschine vorne und hinten wird die maximale Sicherheit für den Maschinenbediener und die Umwelt gewährleistet

Maschinenkonzept

Drei wählbare Tischantriebssysteme

  • Hydraulikzylinder
  • Zahnriemenantrieb
  • Kugelgewindetrieb

Kombinierbar mit

  • V-/Flachbahn
  • Linearführungen

Drei Steuerungen

  • xpressCube (SPS-Steuerung für das Flachschleifen)
  • xpressCube Pro (einfacher Einstieg in das Profilschleifen)
  • Sinumerik 840D

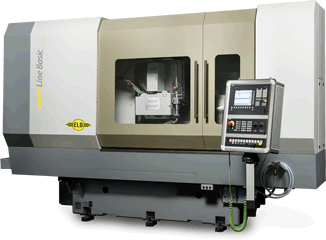

smartLine Basic

BD

BL

Schleifbreite (mm)

400

600

750

Schleiflänge (mm)

600 / 1000 / 1500

600 / 1000 / 1500 / 2000

1000 / 1500 / 2000

Abstand Spindelmitte / Tisch (mm)

650

700 / 900

700 / 900

Spindelantrieb (kW)

5,5 / 9,0

10 / 15 / 22

Spindelkonus (mm)

36

60

Schleifscheibe (mm)

300 x 50 x 76,2

400 x 100 x 127

Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
